nginx 基本架构

概述

nginx是什么
nginx基本架构
nginx配置文件基本结构

1. nginx是什么

Nginx是一款轻量级的Web服务器、反向代理服务器，由于它的内存占用少，启动极快，高并发能力强，在互联网项目中广泛应用。

反向代理服务器？

经常听人说到一些术语，如反向代理，那么什么是反向代理，什么又是正向代理呢？

正向代理：

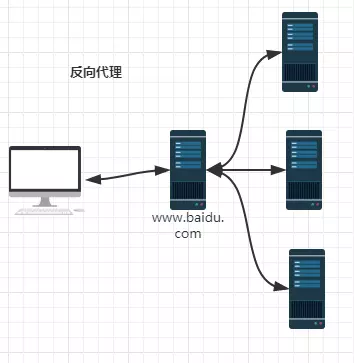

反向代理：

由于防火墙的原因，我们并不能直接访问谷歌，那么我们可以借助VPN来实现，这就是一个简单的正向代理的例子。这里你能够发现，正向代理“代理”的是客户端，而且客户端是知道目标的，而目标是不知道客户端是通过VPN访问的。

当我们在外网访问百度的时候，其实会进行一个转发，代理到内网去，这就是所谓的反向代理，即反向代理“代理”的是服务器端，而且这一个过程对于客户端而言是透明的。而我们是不知道真正的使用的目标服务器在哪。

2.nginx基本架构

众所周知，nginx性能高，而nginx的高性能与其架构是分不开的。那么nginx究竟是怎么样的呢？

nginx在启动后，在unix系统中会以daemon的方式在后台运行，后台进程包含一个master进程和多个worker进程。我们也可以手动地关掉后台模式，让nginx在前台运行，并且通过配置让nginx取消master进程，从而可以使nginx以单进程方式运行。很显然，生产环境下我们肯定不会这么做，所以关闭后台模式，一般是用来调试用的，在后面的章节里面，我们会详细地讲解如何调试nginx。所以，我们可以看到，nginx是以多进程的方式来工作的，当然nginx也是支持多线程的方式的，只是我们主流的方式还是多进程的方式，也是nginx的默认方式。nginx采用多进程的方式有诸多好处，所以我就主要讲解nginx的多进程模式吧。

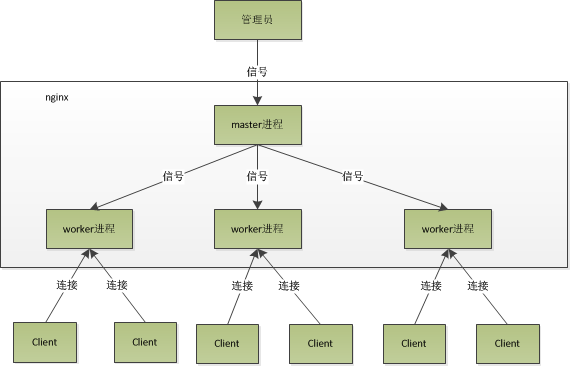

刚才讲到，nginx在启动后，会有一个master进程和多个worker进程。master进程主要用来管理worker进程，包含：接收来自外界的信号，向各worker进程发送信号，监控worker进程的运行状态，当worker进程退出后(异常情况下)，会自动重新启动新的worker进程。而基本的网络事件，则是放在worker进程中来处理了。多个worker进程之间是对等的，他们同等竞争来自客户端的请求，各进程互相之间是独立的。一个请求，只可能在一个worker进程中处理，一个worker进程，不可能处理其它进程的请求。worker进程的个数是可以设置的，一般我们会设置与机器cpu核数一致，这里面的原因与nginx的进程模型以及事件处理模型是分不开的。nginx的进程模型，可以由下图来表示：

在nginx启动后，如果我们要操作nginx，要怎么做呢？从上文中我们可以看到，master来管理worker进程，所以我们只需要与master进程通信就行了。master进程会接收来自外界发来的信号，再根据信号做不同的事情。所以我们要控制nginx，只需要通过kill向master进程发送信号就行了。比如kill -HUP pid，则是告诉nginx，从容地重启nginx，我们一般用这个信号来重启nginx，或重新加载配置，因为是从容地重启，因此服务是不中断的。master进程在接收到HUP信号后是怎么做的呢？首先master进程在接到信号后，会先重新加载配置文件，然后再启动新的worker进程，并向所有老的worker进程发送信号，告诉他们可以光荣退休了。新的worker在启动后，就开始接收新的请求，而老的worker在收到来自master的信号后，就不再接收新的请求，并且在当前进程中的所有未处理完的请求处理完成后，再退出。当然，直接给master进程发送信号，这是比较老的操作方式，nginx在0.8版本之后，引入了一系列命令行参数，来方便我们管理。比如，./nginx -s reload，就是来重启nginx，./nginx -s stop，就是来停止nginx的运行。如何做到的呢？我们还是拿reload来说，我们看到，执行命令时，我们是启动一个新的nginx进程，而新的nginx进程在解析到reload参数后，就知道我们的目的是控制nginx来重新加载配置文件了，它会向master进程发送信号，然后接下来的动作，就和我们直接向master进程发送信号一样了。

现在，我们知道了当我们在操作nginx的时候，nginx内部做了些什么事情，那么，worker进程又是如何处理请求的呢？我们前面有提到，worker进程之间是平等的，每个进程，处理请求的机会也是一样的。当我们提供80端口的http服务时，一个连接请求过来，每个进程都有可能处理这个连接，怎么做到的呢？首先，每个worker进程都是从master进程fork过来，在master进程里面，先建立好需要listen的socket（listenfd）之后，然后再fork出多个worker进程。所有worker进程的listenfd会在新连接到来时变得可读，为保证只有一个进程处理该连接，所有worker进程在注册listenfd读事件前抢accept_mutex，抢到互斥锁的那个进程注册listenfd读事件，在读事件里调用accept接受该连接。当一个worker进程在accept这个连接之后，就开始读取请求，解析请求，处理请求，产生数据后，再返回给客户端，最后才断开连接，这样一个完整的请求就是这样的了。我们可以看到，一个请求，完全由worker进程来处理，而且只在一个worker进程中处理。

那么，nginx采用这种进程模型有什么好处呢？当然，好处肯定会很多了。首先，对于每个worker进程来说，独立的进程，不需要加锁，所以省掉了锁带来的开销，同时在编程以及问题查找时，也会方便很多。其次，采用独立的进程，可以让互相之间不会影响，一个进程退出后，其它进程还在工作，服务不会中断，master进程则很快启动新的worker进程。当然，worker进程的异常退出，肯定是程序有bug了，异常退出，会导致当前worker上的所有请求失败，不过不会影响到所有请求，所以降低了风险。当然，好处还有很多，大家可以慢慢体会。

上面讲了很多关于nginx的进程模型，接下来，我们来看看nginx是如何处理事件的。

有人可能要问了，nginx采用多worker的方式来处理请求，每个worker里面只有一个主线程，那能够处理的并发数很有限啊，多少个worker就能处理多少个并发，何来高并发呢？非也，这就是nginx的高明之处，nginx采用了异步非阻塞的方式来处理请求，也就是说，nginx是可以同时处理成千上万个请求的。想想apache的常用工作方式（apache也有异步非阻塞版本，但因其与自带某些模块冲突，所以不常用），每个请求会独占一个工作线程，当并发数上到几千时，就同时有几千的线程在处理请求了。这对操作系统来说，是个不小的挑战，线程带来的内存占用非常大，线程的上下文切换带来的cpu开销很大，自然性能就上不去了，而这些开销完全是没有意义的。

为什么nginx可以采用异步非阻塞的方式来处理呢，或者异步非阻塞到底是怎么回事呢？我们先回到原点，看看一个请求的完整过程。首先，请求过来，要建立连接，然后再接收数据，接收数据后，再发送数据。具体到系统底层，就是读写事件，而当读写事件没有准备好时，必然不可操作，如果不用非阻塞的方式来调用，那就得阻塞调用了，事件没有准备好，那就只能等了，等事件准备好了，你再继续吧。阻塞调用会进入内核等待，cpu就会让出去给别人用了，对单线程的worker来说，显然不合适，当网络事件越多时，大家都在等待呢，cpu空闲下来没人用，cpu利用率自然上不去了，更别谈高并发了。好吧，你说加进程数，这跟apache的线程模型有什么区别，注意，别增加无谓的上下文切换。所以，在nginx里面，最忌讳阻塞的系统调用了。不要阻塞，那就非阻塞喽。非阻塞就是，事件没有准备好，马上返回EAGAIN，告诉你，事件还没准备好呢，你慌什么，过会再来吧。好吧，你过一会，再来检查一下事件，直到事件准备好了为止，在这期间，你就可以先去做其它事情，然后再来看看事件好了没。虽然不阻塞了，但你得不时地过来检查一下事件的状态，你可以做更多的事情了，但带来的开销也是不小的。所以，才会有了异步非阻塞的事件处理机制，具体到系统调用就是像select/poll/epoll/kqueue这样的系统调用。它们提供了一种机制，让你可以同时监控多个事件，调用他们是阻塞的，但可以设置超时时间，在超时时间之内，如果有事件准备好了，就返回。这种机制正好解决了我们上面的两个问题，拿epoll为例(在后面的例子中，我们多以epoll为例子，以代表这一类函数)，当事件没准备好时，放到epoll里面，事件准备好了，我们就去读写，当读写返回EAGAIN时，我们将它再次加入到epoll里面。这样，只要有事件准备好了，我们就去处理它，只有当所有事件都没准备好时，才在epoll里面等着。这样，我们就可以并发处理大量的并发了，当然，这里的并发请求，是指未处理完的请求，线程只有一个，所以同时能处理的请求当然只有一个了，只是在请求间进行不断地切换而已，切换也是因为异步事件未准备好，而主动让出的。这里的切换是没有任何代价，你可以理解为循环处理多个准备好的事件，事实上就是这样的。与多线程相比，这种事件处理方式是有很大的优势的，不需要创建线程，每个请求占用的内存也很少，没有上下文切换，事件处理非常的轻量级。并发数再多也不会导致无谓的资源浪费（上下文切换）。更多的并发数，只是会占用更多的内存而已。我之前有对连接数进行过测试，在24G内存的机器上，处理的并发请求数达到过200万。现在的网络服务器基本都采用这种方式，这也是nginx性能高效的主要原因。

我们之前说过，推荐设置worker的个数为cpu的核数，在这里就很容易理解了，更多的worker数，只会导致进程来竞争cpu资源了，从而带来不必要的上下文切换。而且，nginx为了更好的利用多核特性，提供了cpu亲缘性的绑定选项，我们可以将某一个进程绑定在某一个核上，这样就不会因为进程的切换带来cache的失效。像这种小的优化在nginx中非常常见，同时也说明了nginx作者的苦心孤诣。比如，nginx在做4个字节的字符串比较时，会将4个字符转换成一个int型，再作比较，以减少cpu的指令数等等。

现在，知道了nginx为什么会选择这样的进程模型与事件模型了。对于一个基本的web服务器来说，事件通常有三种类型，网络事件、信号、定时器。从上面的讲解中知道，网络事件通过异步非阻塞可以很好的解决掉。如何处理信号与定时器？

首先，信号的处理。对nginx来说，有一些特定的信号，代表着特定的意义。信号会中断掉程序当前的运行，在改变状态后，继续执行。如果是系统调用，则可能会导致系统调用的失败，需要重入。关于信号的处理，大家可以学习一些专业书籍，这里不多说。对于nginx来说，如果nginx正在等待事件（epoll_wait时），如果程序收到信号，在信号处理函数处理完后，epoll_wait会返回错误，然后程序可再次进入epoll_wait调用。

另外，再来看看定时器。由于epoll_wait等函数在调用的时候是可以设置一个超时时间的，所以nginx借助这个超时时间来实现定时器。nginx里面的定时器事件是放在一颗维护定时器的红黑树里面，每次在进入epoll_wait前，先从该红黑树里面拿到所有定时器事件的最小时间，在计算出epoll_wait的超时时间后进入epoll_wait。所以，当没有事件产生，也没有中断信号时，epoll_wait会超时，也就是说，定时器事件到了。这时，nginx会检查所有的超时事件，将他们的状态设置为超时，然后再去处理网络事件。由此可以看出，当我们写nginx代码时，在处理网络事件的回调函数时，通常做的第一个事情就是判断超时，然后再去处理网络事件。

我们可以用一段伪代码来总结一下nginx的事件处理模型：

while (true) {
    for t in run_tasks:
        t.handler();
    update_time(&now);
    timeout = ETERNITY;
    for t in wait_tasks: /* sorted already */
        if (t.time <= now) {
            t.timeout_handler();
        } else {
            timeout = t.time - now;
            break;
        }
    nevents = poll_function(events, timeout);
    for i in nevents:
        task t;
        if (events[i].type == READ) {
            t.handler = read_handler;
        } else { /* events[i].type == WRITE */
            t.handler = write_handler;
        }
        run_tasks_add(t);
}

好，本节我们讲了进程模型，事件模型，包括网络事件，信号，定时器事件。

3. nginx配置文件基本结构

nginx的配置系统由一个主配置文件和其他一些辅助的配置文件构成。这些配置文件均是纯文本文件，全部位于nginx安装目录下的conf目录下。

配置文件中以#开始的行，或者是前面有若干空格或者TAB，然后再跟#的行，都被认为是注释，也就是只对编辑查看文件的用户有意义，程序在读取这些注释行的时候，其实际的内容是被忽略的。

由于除主配置文件nginx.conf以外的文件都是在某些情况下才使用的，而只有主配置文件是在任何情况下都被使用的。所以在这里我们就以主配置文件为例，来解释nginx的配置系统。

在nginx.conf中，包含若干配置项。每个配置项由配置指令和指令参数2个部分构成。指令参数也就是配置指令对应的配置值。

指令概述

配置指令是一个字符串，可以用单引号或者双引号括起来，也可以不括。但是如果配置指令包含空格，一定要引起来。

指令参数

指令的参数使用一个或者多个空格或者TAB字符与指令分开。指令的参数有一个或者多个TOKEN串组成。TOKEN串之间由空格或者TAB键分隔。

TOKEN串分为简单字符串或者是复合配置块。复合配置块即是由大括号括起来的一堆内容。一个复合配置块中可能包含若干其他的配置指令。

如果一个配置指令的参数全部由简单字符串构成，也就是不包含复合配置块，那么我们就说这个配置指令是一个简单配置项，否则称之为复杂配置项。例如下面这个是一个简单配置项：

1	error_page 500 502 503 504 /50x.html;

对于简单配置，配置项的结尾使用分号结束。对于复杂配置项，包含多个TOKEN串的，一般都是简单TOKEN串放在前面，复合配置块一般位于最后，而且其结尾，并不需要再添加分号。例如下面这个复杂配置项：

location / {
    root   /home/jizhao/nginx-book/build/html;
    index  index.html index.htm;
}

指令上下文

nginx.conf中的配置信息，根据其逻辑上的意义，对它们进行了分类，也就是分成了多个作用域，或者称之为配置指令上下文。不同的作用域含有一个或者多个配置项。

当前nginx支持的几个指令上下文：

main:	nginx在运行时与具体业务功能（比如http服务或者email服务代理）无关的一些参数，比如工作进程数，运行的身份等。
http:	与提供http服务相关的一些配置参数。例如：是否使用keepalive啊，是否使用gzip进行压缩等。
server:	http服务上支持若干虚拟主机。每个虚拟主机一个对应的server配置项，配置项里面包含该虚拟主机相关的配置。在提供mail服务的代理时，也可以建立若干server.每个server通过监听的地址来区分。
location:	http服务中，某些特定的URL对应的一系列配置项。
mail:	实现email相关的SMTP/IMAP/POP3代理时，共享的一些配置项（因为可能实现多个代理，工作在多个监听地址上）。

指令上下文，可能有包含的情况出现。例如：通常http上下文和mail上下文一定是出现在main上下文里的。在一个上下文里，可能包含另外一种类型的上下文多次。例如：如果http服务，支持了多个虚拟主机，那么在http上下文里，就会出现多个server上下文。

我们来看一个示例配置：

user  nobody;
worker_processes  1;
error_log  logs/error.log  info;

events {
    worker_connections  1024;
}

http {
    server {
        listen          80;
        server_name     www.linuxidc.com;
        access_log      logs/linuxidc.access.log main;
        location / {
            index index.html;
            root  /var/www/linuxidc.com/htdocs;
        }
    }

    server {
        listen          80;
        server_name     www.Androidj.com;
        access_log      logs/androidj.access.log main;
        location / {
            index index.html;
            root  /var/www/androidj.com/htdocs;
        }
    }
}

mail {
    auth_http  127.0.0.1:80/auth.php;
    pop3_capabilities  "TOP"  "USER";
    imap_capabilities  "IMAP4rev1"  "UIDPLUS";

    server {
        listen     110;
        protocol   pop3;
        proxy      on;
    }
    server {
        listen      25;
        protocol    smtp;
        proxy       on;
        smtp_auth   login plain;
        xclient     off;
    }
}

在这个配置中，上面提到个五种配置指令上下文都存在。

存在于main上下文中的配置指令如下:

user
worker_processes
error_log
events
http
mail

存在于http上下文中的指令如下:

server

存在于mail上下文中的指令如下：

server
auth_http
imap_capabilities

存在于server上下文中的配置指令如下：

listen
server_name
access_log
location
protocol
proxy
smtp_auth
xclient

存在于location上下文中的指令如下：

index
root

当然，这里只是一些示例。具体有哪些配置指令，以及这些配置指令可以出现在什么样的上下文中，需要参考nginx的使用文档。
